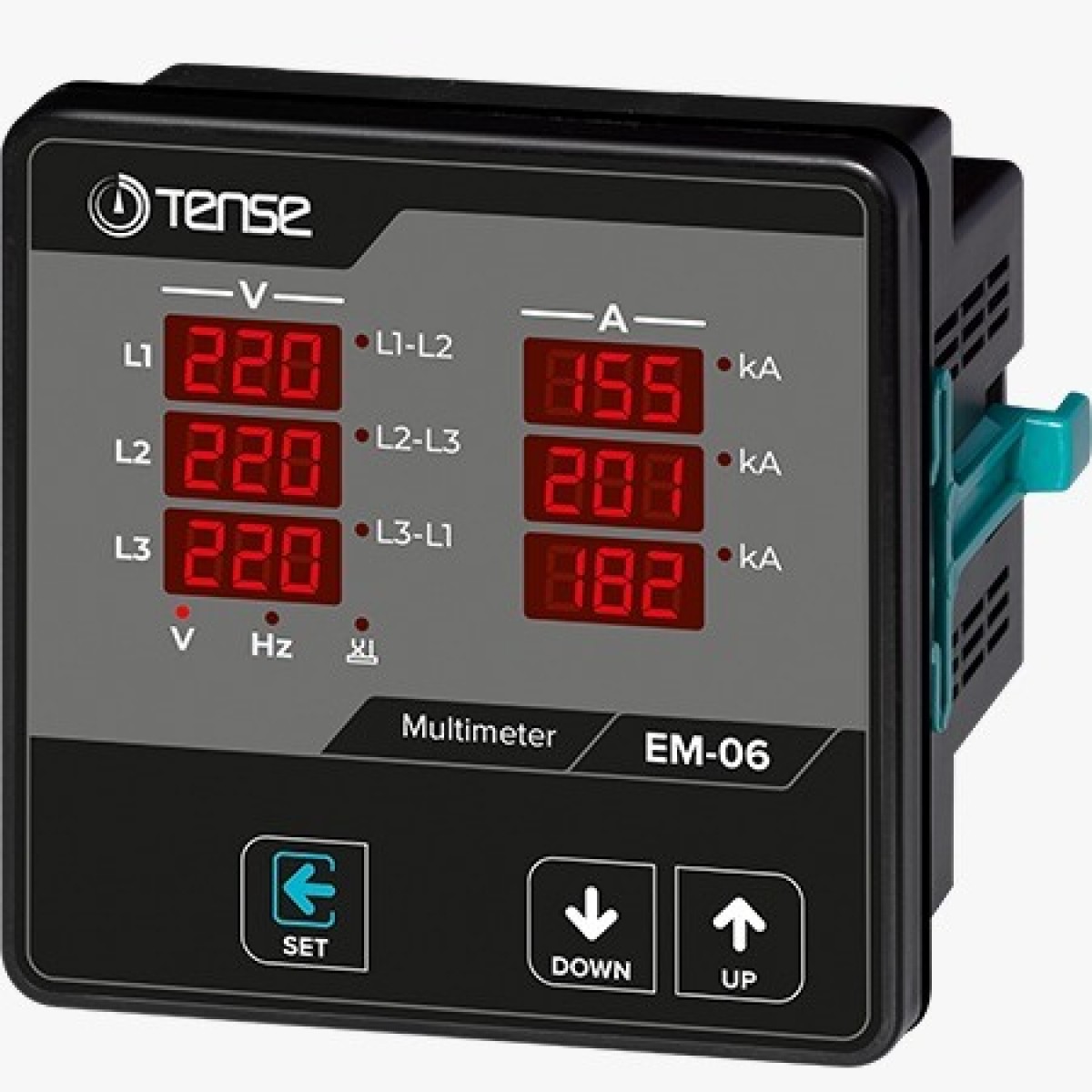

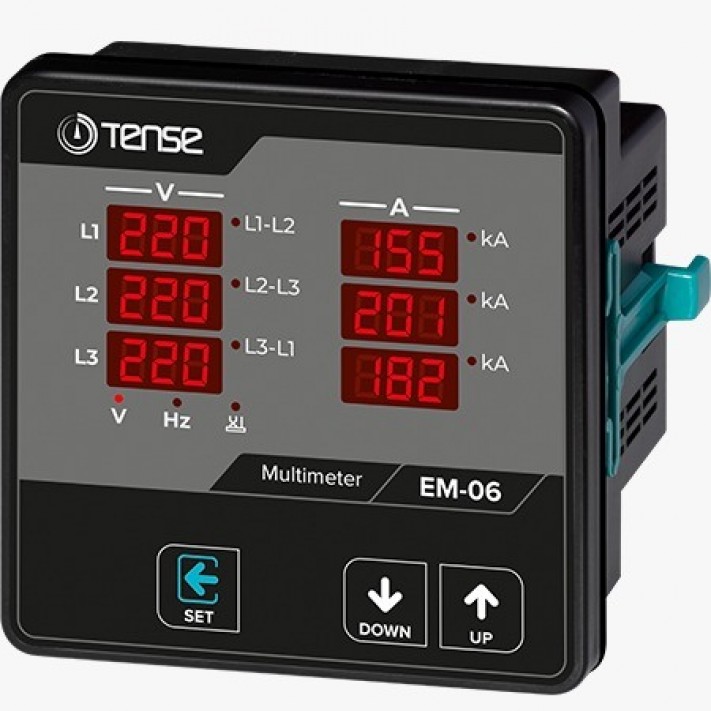

Multimetre Faz Sırası Tense EM-06

Multimetre Faz Sırası Rölesi Kutu Acım Videosu İçin Lütfen Tıklayınız.

Multi metre Faz Sırası

3 Faz akım değerlerini, voltaj değerlerini, frekans değerlerini tek bir üründe izlemek için üretilmiştir

• Dijital multi metre üç faz çalışan yük ve yüklere ait  akım ve gerilim değerleri ve bunlara ait minimum ,ortalama, maksimum ve demant değerlerini ölçmek ve sürekli izlemek için tasarlanmıştır. EM-06, cihaza enerji verildiğinde ilk olarak akım değerlerini doğru görebilmek için akım trafo değerinin girmeniz gerekmektedir. Akım trafo değerini menüye girip ayarlayabilirsiniz. 5A’in altında akım trafosu olmadan direk bağlantı yapıyorsanız akım trafo değerini 5 yapmanız gerekmektedir. Cihaz faz-nötr arası, faz-faz arası gerilimleri, frekans, faz sırası ve akım değerlerini gösterir.
• Akım trafoları için bu linke tıklayabilirsiniz

Toplu Alımlarınızda Bizden Fiyat Alabilirsiniz

Toplu Alımlarınızda Ücretsiz Kargo İmkanını Kaçırmayın

Multi metre Faz Sırası Teknik Özellikleri

• 3 Faz Akım Trafosu
• Faz Sırası bilgisi
• Çalışma Gerilimi(Un) : 140V - 270V AC
• Çalışma Frekansı : 50/60Hz.
• Çalışma Gücü : <6VA
• Çalışma Sıcaklığı : 0ºC – 55ºC
• Akım Ölçüm Aralığı : 70mA - 5,5A AC (EM-06)
• Akım Trafosu : 10/5A - 9995/5A (X5) (EM-06)
• Ölçüm Hassasiyeti : ±1%
• Gerilim Ölçüm Aralığı : 1V - 500V AC
• Gösterge : 6 adet 9mm 3hane display ve 9 adet uyarı ve bilgi ledleri
• Ağırlık : <325gr.
• Pano Delik Ölçüleri : 91mm x 91mm
• Bağlantı Şekli : Geçmeli klemens bağlantı
• Kablo Çapı : 1.5mm²
• Montaj : Panoya önden montaj ve klemensl rayına montaj
• Koruma Sınıfı : IP20
• Çalışma İrtifası : <2000metre


Multi metre Faz Sırası Nasıl Kullanılır

• Cihaz bağlantılarını bağlantı şemasına uygun olarak kullanmanız gerekiyor. Multi metre  bağlanacak akım trafolarını sistemde akımı ölçmek istenen yüklerden önce bağlayınız. Akım trafoları kendinden önce bağlanan yükleri çektiği akımları algılamaz. akım girişlerini max 5A uygulamanız gerekiyor
• Akım trafo değerinin ayarlanması em-06 cihaza enerji verildiği menü tuşuna basınız. Kullanmış olduğunuz akım trafo değerini yukarı aşağıya basarak giriniz ve kaydetmek için menü tuşuna tekrar basınız. Akım trafo değerleri 1000/5A ve üstünde ise değeri ayarlarken kA ledlerinin yandığını görün. Normal çalışmada akım değerleri 1000A üzerine çıktığında o faza ait kA ledi yanar
• Gerilim, Akım, Frekansı ve Faz Sırası değerlerini  İzleme  ekran sağ tarafındaki 2.display grubunda daima sistemden çekilen akım değerleri gösterir. Sol tarafları 1.display grubunda ise varsayılan olarak fazlara ait faz nötr arası gerilim değerleri gösterir. 1. display grubunda faz nötr arası gerilim arası gerilim değerlerini gösterirken V ledi yanar. Bu Ekrandayken yukarı butona basıldığında  faz faz arası gerilim değerlerini gösterir faz faz arası gerilim değerleri gösterilirken faz faz arası ledleri L1-L2,L2-L3,L3-L1 yanar. bu ekrandayken yukarı butonuna tekrar basıldığında frekans değerleri gösterilir. Frekans değerleri gösterilirken hz ledi yanar
• Faz Sırası ters ise 1.display grubunun altındaki faz sırası ledi yanar faz sırası doğru ise LED yanmaz.

Uyarılar

• Cihazı tarafımızdan belirtildiği talimatlara uygun şekilde kullanınız
• Islak ortamda çalıştırmayınız
• Bir anahtar veya devre kesici montaja dahil ediniz
